JRF-H35-01TA ventil za razbremenitev tlaka plinske jeklenke

JRF-H35-01TA ventil za razbremenitev tlaka plinske jeklenke

1. Profil izdelka

Pregled izdelka

Razbremenilni ventil jeklenke JRF-H35-01TAgas je ventil za dovod plina, posebej zasnovan za majhne sisteme oskrbe z vodikom, kot je 35MPa.Glejte sliko 1, sliko 2 za napravo, shematski diagram in fizične objekte.

JRF-H35-01TA cilindrični razbremenilni ventil ima integrirano zasnovo, vključno z manometrom, varnostnim ventilom, enosmernim ventilom za polnjenje, ročnim preklopnim ventilom, filtrom, sekundarnim ventilom za razbremenitev tlaka.

Slika 1 Shematski diagram varnostnega ventila v cilindru JRF-H35-01TA

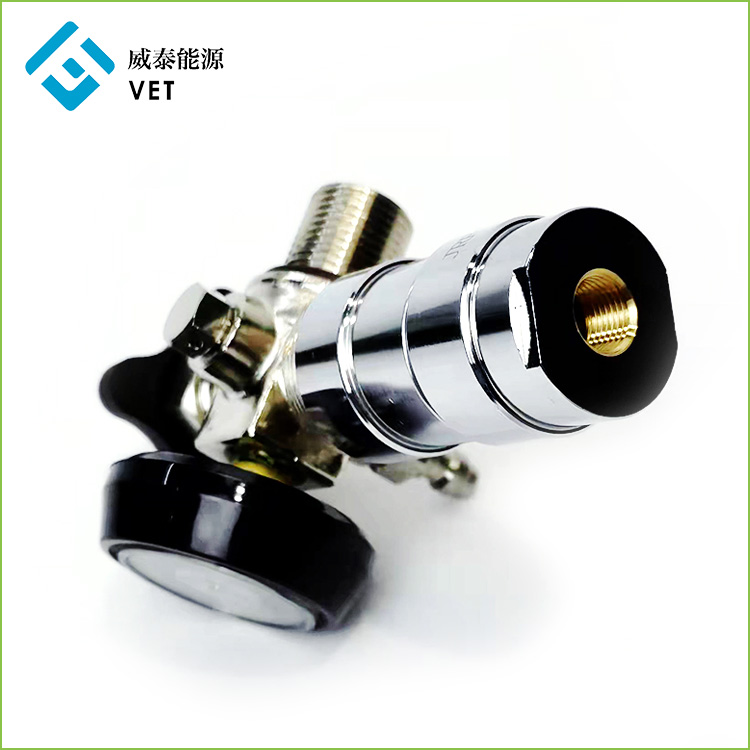

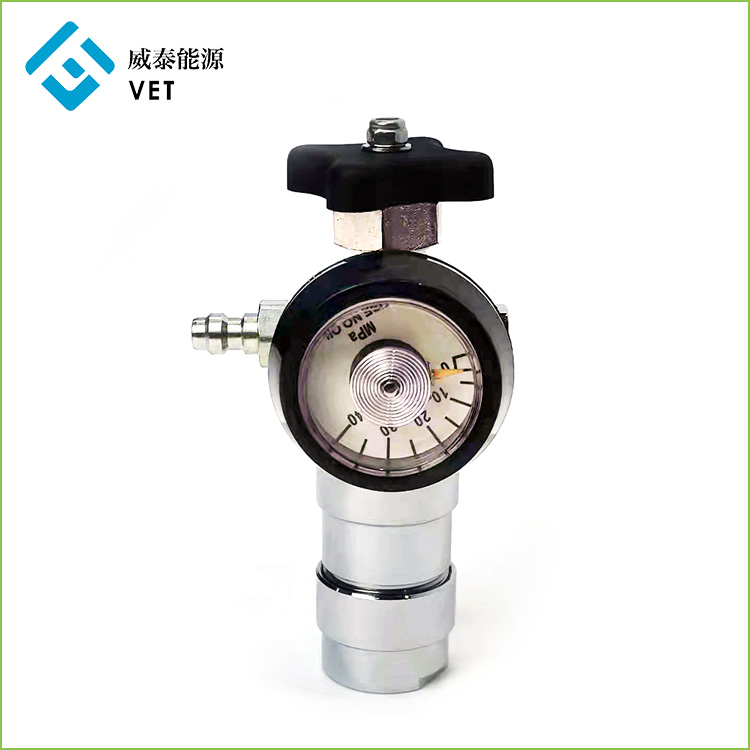

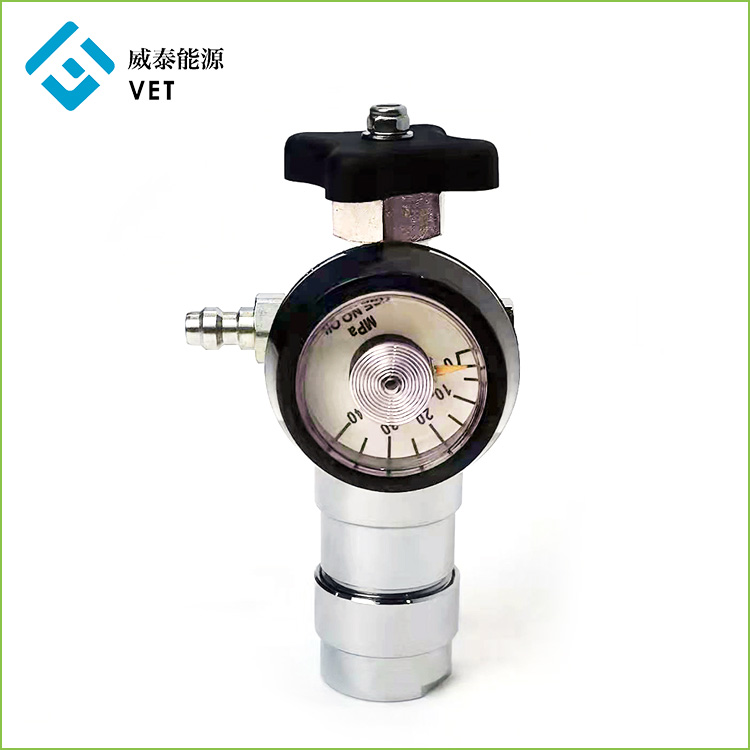

Slika 2 Fizična risba varnostnega ventila jeklenke JRF-H35-01TA

Modul ventila za razbremenitev tlaka v jeklenki
JRF-H35-01TA cilindrični razbremenilni ventil sprejema sekundarni način regulacije tlaka naprej, z visoko natančnostjo izhodnega tlaka, dobro stabilnostjo in manj tresljajev.

Enosmerni polnilni ventil

Razbremenilni ventil za cilinder JRF-H35-01TA uporablja originalni enosmerni ventil za polnjenje, ki deluje kot zaporni ventil, ko je modul napihnjen. Ročni preklopni ventil naj bo zaprt, ne da bi preklopili ventil.

2. Tehnični indeks

JRF-H35-01TA Tehnični podatki

3. Podatki vmesnika

Podatki o vmesniku cilindra (prilagojeno na zahtevo)
Vmesnik cilindra je navoj M18x1,5 in zatesnjen z enojno končno površino O-obroča.
Za posebne dimenzije glejte sliko 3.

Slika 3. Podatki o vmesniku cilindra

Podatki vmesnika za polnjenje s plinom (prilagojeno na zahtevo)
Napihljivi vmesnik je zasnovan kot enosmerni ventil za polnjenje zraka.
Za posebne dimenzije glejte sliko 4.

Slika 4. Podatki vmesnika za polnjenje s plinom

Podatki vmesnika nizkotlačnega izhoda (prilagojeno na zahtevo)
Nizkotlačni izhodni vmesnik je Rc1 / 8, za posebne dimenzije glejte sliko 5:

Slika 5. Podatki izstopa nizkega tlaka

4. Uporabite navodila

Razbremenilni ventil cilindra JRF-H35-01TA ima dve delovni stanji: napihovanje in izpihovanje.

Inflacijsko stanje
Ko je varnostni ventil jeklenke JRF-H35-01TA napihnjen, zaprite ročni preklopni ventil in vstavite visokotlačno napihovalno cev (slika 6) v enosmerni ventil za polnjenje, da se napihne. Po napihovanju na vnaprej določen tlak odstranite visokotlačno napihalno cev za uporabo.

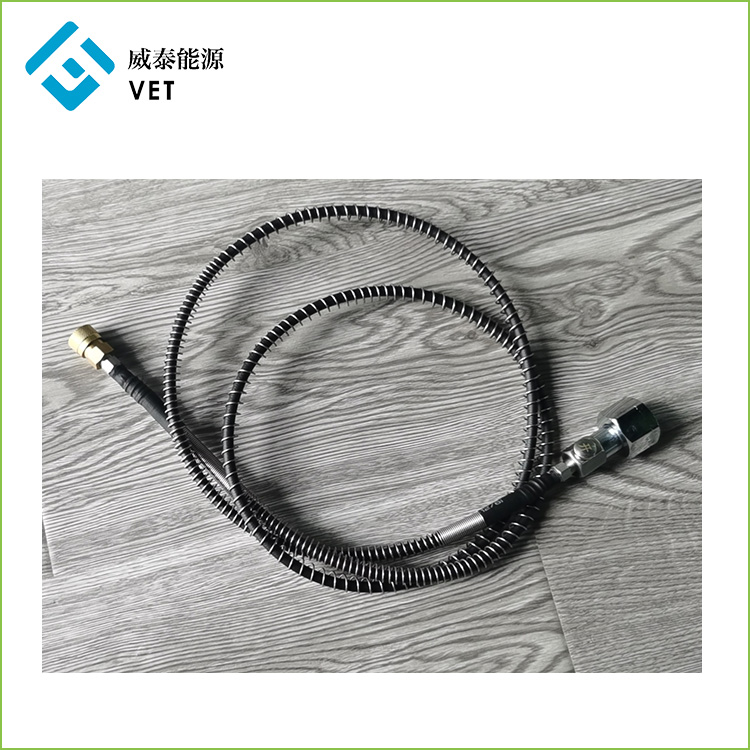

Slika 6. Visokotlačna cev za napihovanje (model: YQF-1-CQG3(1,5 m)

Deflacijsko stanje
Ko deluje razbremenilni ventil jeklenke JRF-H35-01TA, odprite ročni preklopni ventil za dovajanje plina v smeri toka.
