Kitajska 900 W zračno hlajenje gorivnih celic za proizvajalce in dobavitelje UAV

Opis izdelka

CHIVET je eden od znanih kitajskih 900 W zračnega hlajenja gorivnih celic za proizvajalce in dobavitelje UAV.

Ta sklad z vodikovimi gorivnimi celicami za UVA se odlikuje z gostoto moči 545w/kg.

Naši lahki moduli gorivnih celic UAV z visoko močjo omogočajo strankam, da zaobidejo omejitve tradicionalne baterijske tehnologije, znatno podaljšajo čas letenja in dosege dronov, hkrati pa proizvajajo čisto enosmerno moč v robustnem in lahkem paketu.

Naši napajalni moduli gorivnih celic (FCPM) za drone so idealni za široko paleto profesionalnih komercialnih aplikacij, vključno z inšpekcijo na morju, iskanjem in reševanjem, zračnim fotografiranjem in kartiranjem, preciznim kmetijstvom in še več.

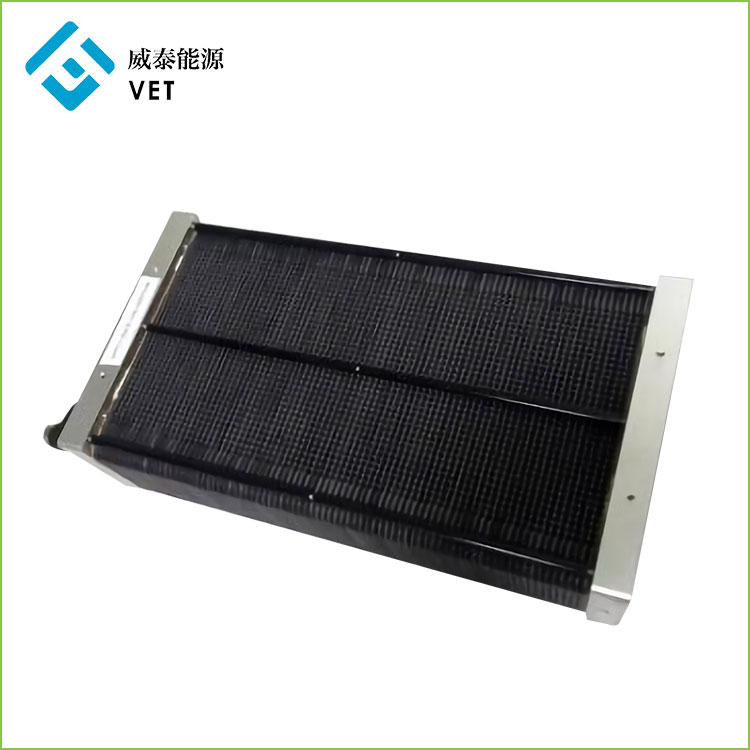

900 W zračno hlajenje gorivnih celic za UAV

1. Predstavitev izdelka

â€¢Ta sklad vodikovih gorivnih celic za UVA se odlikuje z gostoto moči 545w/kg.

â€¢Delovanje na suhem vodiku in zunanjem zraku

â€¢ Robustna kovinska Celocelična konstrukcija

â€¢ Idealno za hibridizacijo z baterijo in/ali superkondenzatorji

â€¢ Dokazana vzdržljivost in zanesljivost za

â€¢ Več možnosti konfiguracije, ki zagotavljajo modularne in razširljive rešitve

â€¢ Nabor možnosti skladov, ki ustrezajo različnim zahtevam aplikacij

â€¢ Nizek toplotni in zvočni podpis

â€¢ Možne so serijske in vzporedne povezave

Sistem gorivnih celic za hlajenje zraka 900 W

Sistem gorivnih celic vključuje: dimnik, enoto za upravljanje moči, ventilator, elektromagnetni ventil, temperaturni senzor, senzor temperature in vlažnosti in programsko opremo za upravljanje

Diagram sistema gorivnih celic za zračno hlajenje 0,9kw

Strukturni diagram sistema gorivnih celic

2. Parameter izdelka (Specifikacija)

2.1 Parameter sklada gorivnih celic za zračno hlajenje 900 W
Ta sklad gorivnih celic ima gostoto moči 888w/kg. Uporablja se lahko na lahkih aplikacijah z nizko porabo energije ali na prenosnem viru energije. Majhna velikost ga ne omejuje na majhne aplikacije. Več skladov je mogoče povezati in povečati z našo lastniško tehnologijo BMS za podporo aplikacij z visoko porabo energije.

H-48-900 Parametri
Izhodni parametri	Nazivna moč		900 W
	Nazivna napetost		36V
	Nazivni tok		25A
	Razpon enosmerne napetosti		30-60V
	Učinkovitost		â‰¥50%
Parametri goriva	H2 Čistost		â‰¥99,99% ï¼ˆCOï¼œ1PPM)
	Tlak H2		0,045ï½ž0,07Mpa
	H2 Poraba		13,1 l/min
Parametri okolja	Delovna temperatura okolja.		-5ï½ž45â„ƒ
	Delovna vlažnost okolja		10% ï½ž95%
	Temperatura okolja za shranjevanje.		-10ï½ž75â„ƒ
	Hrup		â‰¤40 dB@3m
Fizični parametri	FC Stack	18,1 (D) * 14,9 (Š) * 6,9 (V)	FC Stack	1,65 kg
	Dimenzije ï¼ˆcm)		Teža (kg)
	sistem	18,1 (D) * 15,5 (Š) * 13,7 (V)	sistem	2,9 kg
	Dimenzijeï¼ˆcmï¼‰		Težaï¼ˆkgï¼‰	ï¼ˆvključno z ventilatorji in BMSï¼‰
	Gostota moči	486 W/L	Gostota moči	545 W/KG
	po obsegu		po Teži

0,9kw polarizacijska krivulja sklada

2.2 Komponente sistema gorivnih celic

2.2.1 Ključne pomožne komponente (BMS) – sistem za upravljanje gorivnih celic

Poseben sistem za upravljanje energije za sklad UAV, ki ga poganja vodik, lahko izvaja daljinski nadzor in pridobivanje informacij sistema gorivnih celic. lahko je inteligentni hibrid s sekundarno baterijo in tudi prilagodljivo polnjenje za sekundarno baterijo. Je osrednja tehnologija na področju uporabe baterij z gorivnimi celicami.

2.2.1 Standardni parametri sistema za upravljanje gorivnih celic Chivet2022

Izvedba vnos	Največji vhodni tok na koncu FC		80A
	Največja vhodna napetost na koncu FC		80V
	Največji vhodni tok na koncu hibridne baterije		80A
	Največja vhodna napetost na koncu hibridne baterije		80V
	Štirikanalni temperaturni vhodni konec		-60℃-150℃
	Enokanalni konec vhoda za temperaturo in vlažnost okolice		-60℃-150℃,RH30ï½ž100%
	Dvokanalni tlačni vhodni konec		0-100MPa
	Konec za sprejem dvokanalnega impulznega signala		Uporablja se za merjenje hitrosti ventilatorja ali črpalke
Izhodna zmogljivost	Hibridni izhodni tok		Največ 80 A za dolgotrajno delovanje, trenutna najvišja vrednost 150 A (5 min)
	Največja napetost hibridnega izhodnega konca		80V
	Dva PWM impulzna izhod za regulacijo hitrosti		0 ~ 100 % regulacija hitrosti, nadzor hladilnega zraka Ventilator ali hladilna obtočna črpalka.
	Ena izhodna moč za vlaženje		Napetost 5V, največji tok 5A
	Izhodna moč enega hladilnega ventilatorja		Napetost 12V ~ 36V, maksimalni tok 10A
	Izhodna moč ene črpalke za obtočno vodo za hlajenje		Napetost 12V ~ 36V, maksimalni tok 10A
	Izhodna moč enosmernega elektromagnetnega ventila za dovod plina		Napetost 12V ~ 36V, maksimalni tok 3A
	Izhodna moč enosmernega elektromagnetnega ventila za izpust plina		Napetost 12V ~ 36V, maksimalni tok 3A
	Izhodna moč zunanje obremenitve		Napetost 12V ~ 36V, maksimalni tok 6A
	Izhodna moč krmiljenja letenja		Napetost 12V ~ 48V, maksimalni tok 3A
	Izhodna vrata v stanju pripravljenosti		Največji tok 5A
	Dva komunikacijska vrata		485/TTL
Podporne funkcije programske opreme	Zaslon: napetost gorivnih celic, tok, izhodna moč in temperatura; Hibridni električni Napetost celice, tok polnjenja in izhodna moč; Skupna izhodna moč sistema; okolje Temperatura in vlažnost; Hitrost hladilnega ventilatorja; Tlak rezervoarja za shranjevanje vodika in tlak plina v akumulatorju moč		Izberete lahko stalni tok ali prilagodljivo polnjenje z zmogljivostjo gorivnih celic, največji polnilni tok pa je 25 A (polnilni modul je opremljen s hladilnim ventilatorjem)
	Krmiljenje: dovodni in izstopni elektromagnetni ventili za plin; Sekundarni način polnjenja baterije in polnjenje Trenutna vrednost, nastavitev stanja polnjenja; Nastavitev hitrosti hladilnega ventilatorja in pogojev za nadzor temperature Fiksno; Nastavitev hitrosti črpalke hladilne vode in pogojev za nadzor temperature; Senzor tlaka plina
Značilnosti okolja	Delovna temperatura		-45-60℃
	Vlažnost delovnega okolja		0-100 %
	Vlažnost okolja za shranjevanje		-75℃-75c
Fizični parametri	velikost		16012045 mm
	Utež		480 g

2.2.2 Steklenica za shranjevanje vodika
Delovni tlak	35MPa
glasnost	12L
velikost	D196*L532
utež	3,85 kg
življenska doba	Napihnite in izpraznite 500-krat

2.2.3 Elektromagnetni ventil
Nazivna napetost		DC24V
Nazivni tok		120+-15% mA
Razpon tlaka		0-90Kpa
moč		<2 t
delovna temperatura		0C-55℃
utež		50 g
življenska doba		Preklopite 100000-krat

2.2.4 Ventilator za hlajenje
Nazivna moč		57,6w DC48V/1,2A
delovna temperatura		-20℃-70 ℃
hitrost		14900 R/min
velikost		919138 mm
Stopnja pretoka		5,1 m3/min
hrup		40 dB
življenska doba		70000h/40℃

2.2.5 Mali ventilator za hlajenje krmilnega sistema
Nazivna moč		1,44 W DC 24 V/0,06 A
hitrost		5000 R/min
velikost		303010 mm
utež		8 g
hrup		16 dB
življenska doba		28000h/40℃

3. Uporaba izdelka in načelo delovanja

Razvoj napajalnika za drone s PEM gorivnimi celicami

(Deluje pri temperaturah med -10 ~ 45ºC)

Naši napajalni moduli gorivnih celic (FCPM) za drone so idealni za zagotavljanje moči za široko paleto profesionalnih komercialnih aplikacij UAV, vključno z UAV za inšpekcijske preglede na morju, UAV za iskanje in reševanje, UAV za zračno fotografijo in kartiranje, UAV za natančno kmetijstvo in še več.

Gorivne celice uporabljajo elektrokemične reakcije za proizvodnjo električne energije brez izgorevanja. Vodikove gorivne celice združujejo vodik s kisikom iz zraka, pri čemer oddajajo samo toploto in vodo kot stranske produkte. So učinkovitejši od motorjev z notranjim zgorevanjem in za razliko od baterij ne potrebujejo polnjenja in bodo delovali, dokler so na voljo z gorivom.

Naše gorivne celice za drone so zračno hlajene, pri čemer se toplota iz sklada gorivnih celic vodi do hladilnih plošč in odstranjuje skozi kanale za pretok zraka, kar ima za posledico poenostavljeno in stroškovno učinkovito rešitev za napajanje.

Ena glavnih sestavin vodikove gorivne celice je grafitBipolarna plošča. Leta 2015 je VET vstopil v industrijo gorivnih celic s svojimi prednostmi proizvodnje grafitnih bipolarnih plošč. Ustanovil je podjetje Miami Advanced Material Technology Co., LTD.

Po letih raziskav in razvoja imajo veterinar zrelo tehnologijo za proizvodnjo zračnega hlajenja 10w-6000w vodikovih gorivnih celic, vodikovih gorivnih celic UAV 800w-3000w. Kar se tiče največje težave s shranjevanjem energije nove energije, smo predstavili idejo, da PEM pretvarja električne energije v vodik za shranjevanje in vodikova gorivna celica proizvaja električno energijo z vodikom. Lahko ga povežemo s fotovoltaično proizvodnjo električne energije in proizvodnjo vodne energije.
