Kako deluje vodikove gorivne celice？

Kakšen je niz vodikovih gorivnih celic?

Napetost ene celice je običajno zelo nizka, pogosto manjša od enega volta. Za izpolnjevanje višjih napetostnih zahtev večine uporabnikov (na primer 6V, 12V ali 24V) proizvajalci običajno zložijo več posameznih celic skupaj. To je tudi razlog, zakaj se gorivne celice običajno imenujejoSkupine gorivnih celic.

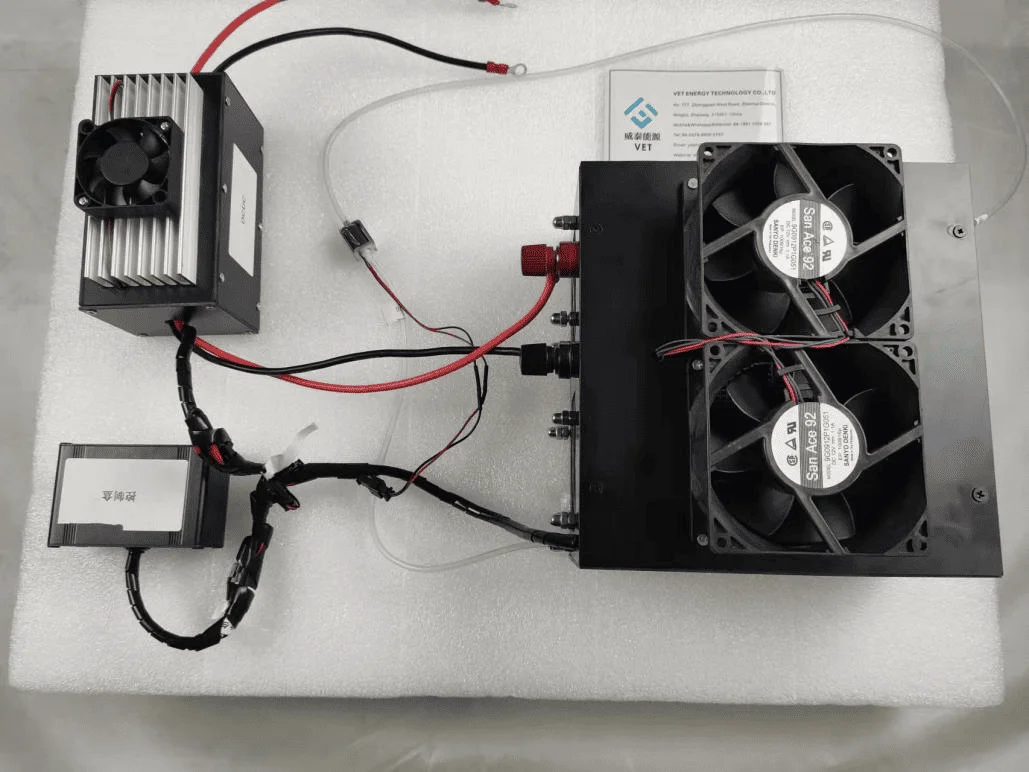

1000W sklad vodikovih gorivnih celic

Vodikove gorivne celiceso naprave, ki kemično energijo pretvorijo v vodik in kisik neposredno v električno energijo z elektrokemičnimi reakcijami. V primerjavi s tradicionalnimi gorivnimi celicamiVodikove gorivne celiceimajo večjo učinkovitost porabe energije. Še ena prednostVodikove gorivne celiceje, da ne potrebujejo zgorevanja, zato ne sproščajo onesnaževalnih plinov in prahu, kot so Cox, Nox, Sox itd. Kot tradicionalna goriva iz zgorevanja.Vodikove gorivne celicemed postopkom proizvodnje električne energije proizvajajo le vodo in toploto in ne proizvajajo škodljivih snovi, zato so okolju prijazne.

Kakšna je oblikovalna struktura naklona gorivnih celic?

Vodikove gorivne celiceso običajno zloženi z več posameznimi celicami. Struktura ene celice je sestavljena izNekaj, bipolarna plošča(Ena stran je anoda, druga stran je katoda), anoda ene celice je povezana s katodo druge posamezne celice, in potem, ko je več posameznih celic priključenih zaporedno, se na obeh koncih namestijo trenutni kolektorji in izolacijske plošče, na koncu pa se dodata dve končni plošči in pritrdimo z vijaki, sklad pa je sestavljen.

Oblikovalna napetost ene celice gorivne celice VET Energy je 0,6 V, tok pa je določena z aktivno območjeNekaj, in velikost je mogoče prilagoditi. Na primer napetost veterinarske energije100 W vodikov gorivni nizje 12V, število posameznih celic pa 20.

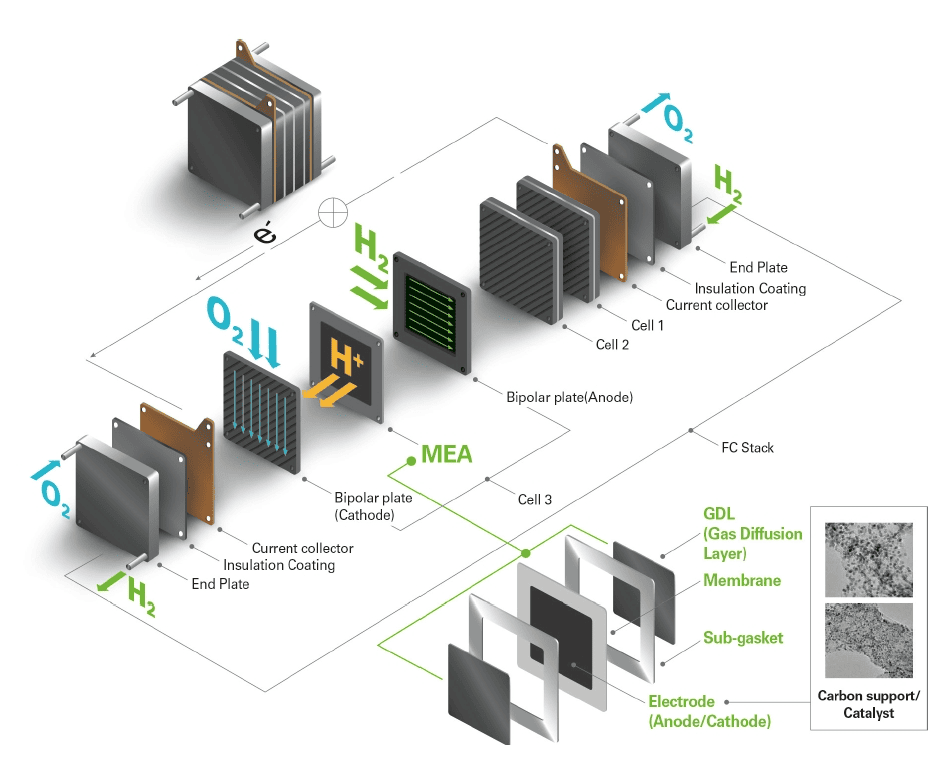

Oblikovalna struktura sklada gorivnih celic

● Sklop membranske elektrodebly (mea): TheMembranska elektrodaustvari tok in uresničuje protonsko prevodnost s kataliziranjem elektrokemične reakcije vodika in kisika vSkupina gorivnih celic. Je temeljna komponenta za učinkovito delovanjegorivne celice. Vet Energy lahko oskrbuje veliko vrst prilagojenihNekajizpolnjevanje različnih zahtev.

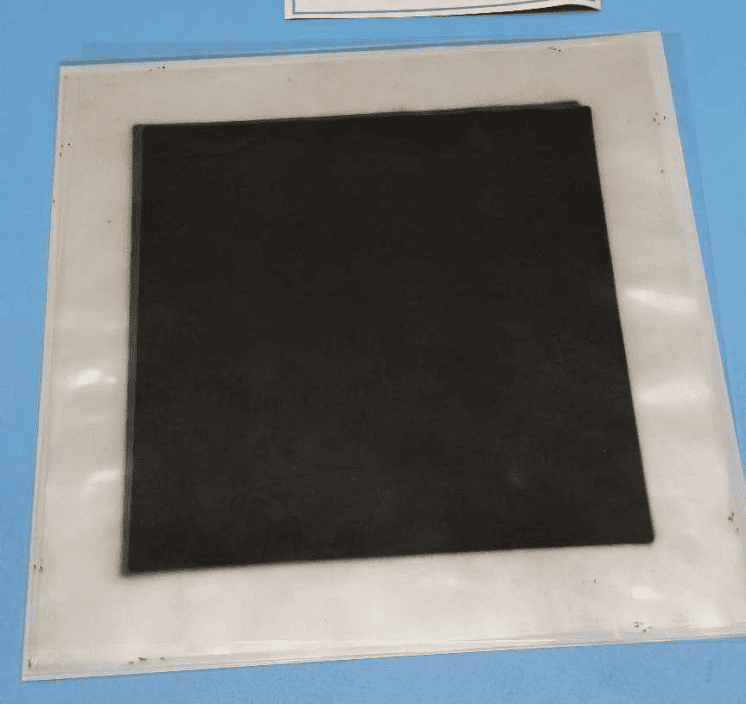

3-slojna mea, pridobljena s prenosom katalizatorja na membrano protonske izmenjave

●  Bipolarna plošča: Bipolarna ploščaigra vlogo vodenja električne energije, preusmeritev plina, podporeMembranske elektrodein zagotavljanje mehanske strukturne podpore vgorivne celice, medtem ko pomagate enakomerno distribuirati reakcijske pline (kot sta vodik in kisik), da se zagotovi učinkovita prevodnost elektrokemičnih reakcij. Prilagojene oskrbe z energijobipolarne ploščemnogih vrst.

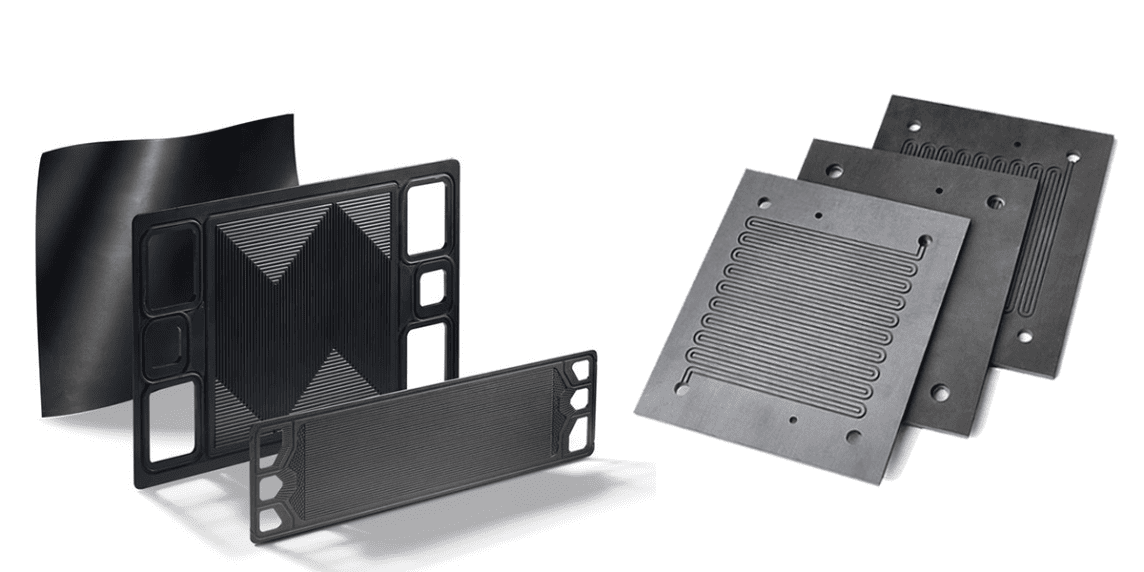

Bipolarna plošča

●  Trenutni zbiratelj: Glavna funkcija je zbiranje in vodenje toka, ki ga ustvari sklad, da se zagotovi učinkovit pretok toka. Običajno je bakrena plošča.

●  Izolacijska plošča: Izolacijska plošča se uporablja predvsem za električno izolacijo vgorivne celiceDa bi preprečili kratke vezje med različnimi posameznimi celicami. Izolacijska plošča pomaga ohranjati stabilnost znotraj sklada in zagotoviti električno zmogljivost in varnost vsake enote.

●  Končne plošče: Končne plošče se nahajajo na obeh koncih sklada. Njihova glavna funkcija je zagotoviti zunanjo podporo za sklad in ohraniti stabilnost sklada. Prav tako pomagajo zatesnitiSkupina gorivnih celicza preprečevanje uhajanja plina ali tekočine.

Kakšno je načelo sklada za gorivne celice?

Delovno načeloMembranska gorivna celica protonaje, da vodik in kisik iz zraka neposredno ustvarjata vodo, elektriko in toploto z elektrokemičnimi reakcijami.

Ko vodik vstopi v anodno stran, vodik (h₂) se razgradi v protone (h⁺) in elektroni (e^-) pod delovanjem platinskih katalizatorjev. H⁺ioni se premikajo na stran katode skoziProton Exchange Membrana, medtem ko elektroni （e^-） Ne more prehoditiProton Exchange Membranain lahko samo teče skozi zunanje vezje, da tvori tok za uporabo zunanje obremenitve. Kisik (o₂) reagira s protoni (h⁺), ki prispejo skozi membrano in elektrone (e^-) preneseno iz zunanjega vezja pod dejanjemkatalizatorjiza ustvarjanje vode (h₂O). Ker lahko kisik, ki se prinaša na katodno ploščo, dobimo iz zraka, dokler se vodik neprekinjeno dovaja na anodno ploščo, se zrak dovaja na katodno ploščo in vodo (paro) se odvzame pravočasno, lahko elektriko nenehno zagotavljamo.

Anodna reakcija: H₂ → 2H⁺ + 2E⁻

Katodna reakcija: o₂ + 4H⁺ + 4E⁻ → 2H₂o

Skupna reakcija: H₂ + 1/2 O₂ → H₂O + Elektrika + toplota

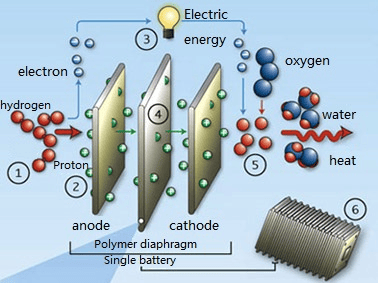

Načelni načelni diagram vodikove gorivne celice

Vet Energy je proizvajalec, specializiranVodikove gorivne celicedolga leta. Vet Energy ima svojo laboratorijsko ekipo za inovacijo in neprekinjeno razvijati vodikovo tehnologijo in izdelke. Vet Energy Factory je zasnovana tako, da doseže varen, čist, zanesljiv invisoko učinkovitost Vodikova gorivna celicaoblikovanje.

Pišite nam danes, če želite izvedeti več o temVET ENERGIJA VODIKA GORIVA.
