Kakšna je notranja struktura gorivne celice?

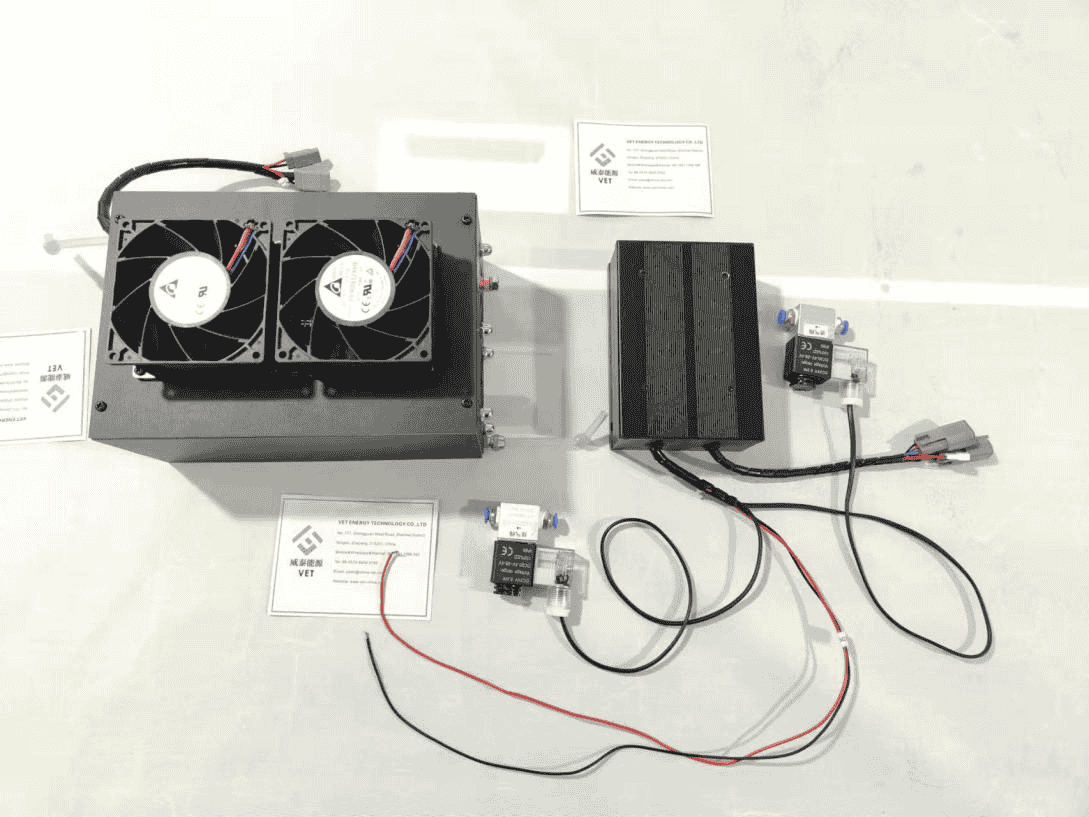

Za kaj se uporablja vodikov kup?

Vodikove gorivne celiceso naprave, ki porabijo vodik za proizvodnjo električne energije. Široko jih raziskujejo in uporabljajo zaradi svoje velike gostote moči, lahke teže, majhnosti in ničelnih emisij ogljika.Vodikove gorivne celiceLahko se uporablja kot napajalnik za domove, podjetja ali javne ustanove, pa tudi za električna kolesa, avtomobile in celo drone.

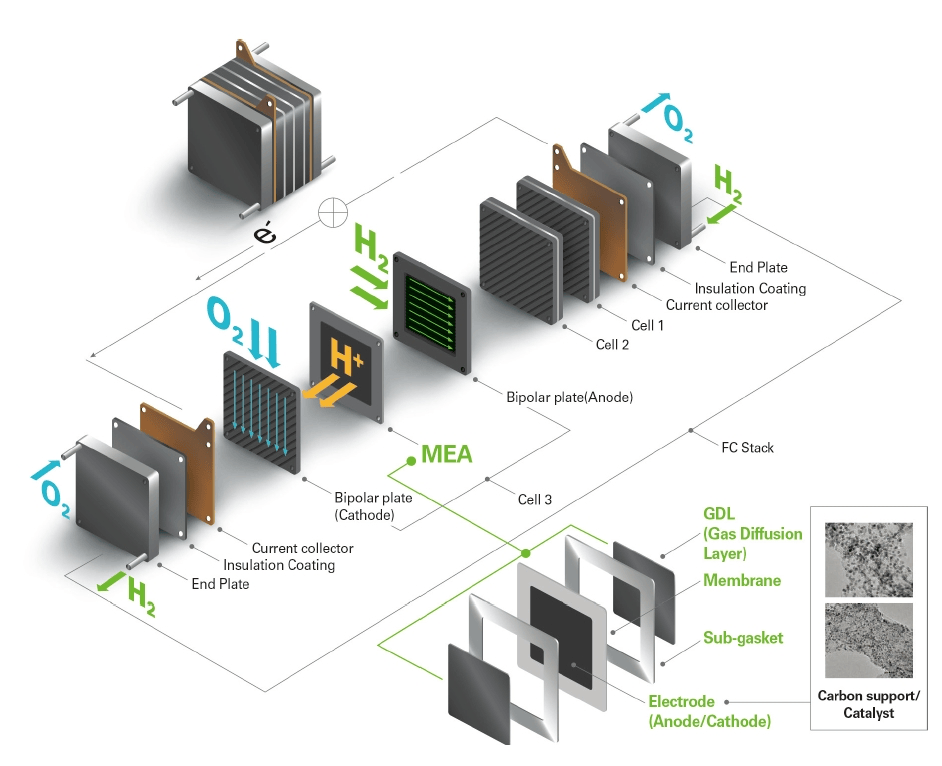

Kakšna je notranja konstrukcijska zasnova vodikove gorivne celice?

Eno celico je sestavljeno izSklop membranske elektrode (MEA)in abipolarna plošča(Ena stran je anoda, druga stran pa katoda). Napetost vsake posamezne celice je približno 0,6 V. Izhodna moč agorivna celica odvisno od njegove velikosti. Uporaba več posameznih celic za zlaganje in prilagajanje površine posamezne celice lahko nadzira napetost in tok, da ustreza različnim zahtevam moči v življenju. Na primer napetostVet Energy 100W vodikov skladje 12V, število posameznih celic pa 20.

Vodikove gorivne celiceso običajno zloženi z več posameznimi celicami. Anoda vsake posamezne celice je priključena na katodo sosednje enojne celice, da se zaporedno tvori sklad. Po zaključku zlaganja sta dva konca sklada opremljena z zbiralniško ploščo in izolacijsko ploščo za doseganje trenutne zbirke in električne izolacije. Kolekcijska plošča je kot prevodni medij odgovorna za izvoz elektronov baterijske celice in njihovo uvedbo v zunanji vezje, izolacijska plošča KOZIK V vodiku.

Končne plošče so nameščene na obeh koncih sklada, ki igrajo vlogo mehanske podpore, tesnjenja in toplotnega upravljanja. Končne plošče so običajno opremljene s hladilnimi kanali, da se zagotovi Skupina gorivnih celic Med delovanjem ostane v optimalnem območju delovne temperature. Z prisiljevanjem končnih plošč celoten sklop skladov doseže konstrukcijsko stabilnost in tesnjenje, kar zagotavlja zanesljivost plina in električne zmogljivosti.

Kakšne so komponente vodikove gorivne celice?

Sklop membranske elektrode (MEA): Sklop membranske elektrode (MEA) je temeljna komponentaMembranska gorivna celica protona (PEMFC). Na splošno,katalizator se razprši ali prenese na obe straniProton Exchange Membrana (PEM)pridobiti 3 plastiCCMin potem aPlinski difuzijski sloj (GDL)Dodamo na obeh straneh CCM, da dobimo 5-slojno MEA. Če je potrebno, lahko dodate tesnilo, da ga postane7-slojne stvari. Del, pokrit s katalizatorjem, se imenuje aktivno območje. Vet Energy lahko zagotoviMEA za gorivne celicein velikost aktivnega območja in membrane je mogoče prilagoditi različnim potrebam.

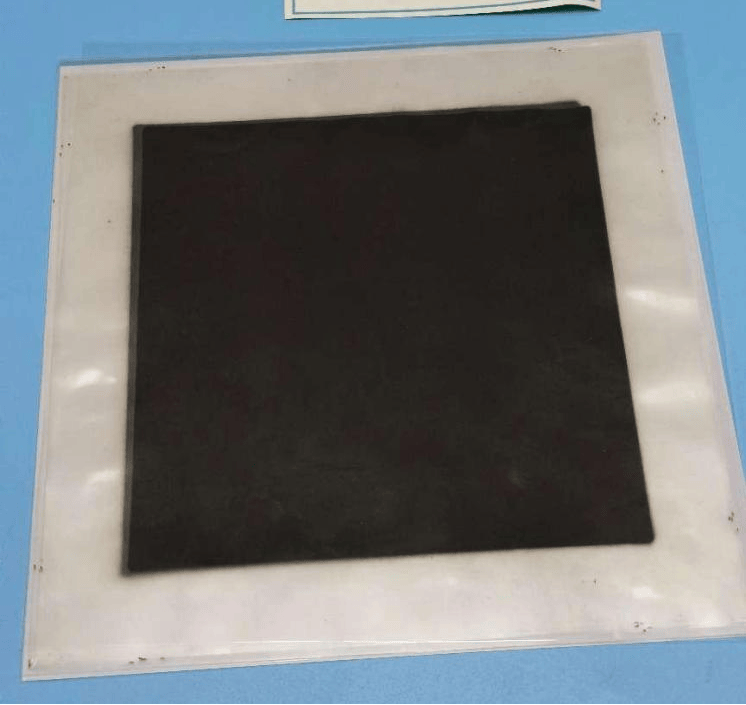

Katalizacijski prenos tiskanja na obe strani protonske izmenjave membrane (PEM)

Katalizator škropljenje na membrano protonske izmenjave (PEM)

Bipolarna plošča:bipolarna ploščaje odgovoren za izvajanje toka ene same baterije, zato bipolarna ploščamora imeti dobro prevodnost. Površina bipolarna plošča je vgraviran s plinskimi kanali (pretočna polja), ki imajo običajno tri vrste: polja serpentina, vzporedna pretočna polja in interdigitirana pretočna polja. Funkcija pretočnega polja je, da se vodik in kisik bolj enakomerno porazdeli v eni celici in pravočasno praznjenje vode, da se zagotovi učinkovitost elektrokemične reakcijeVodikova gorivna celica. Vet Energy lahko zagotovi različnebipolarne ploščein podpirajo prilagajanje.

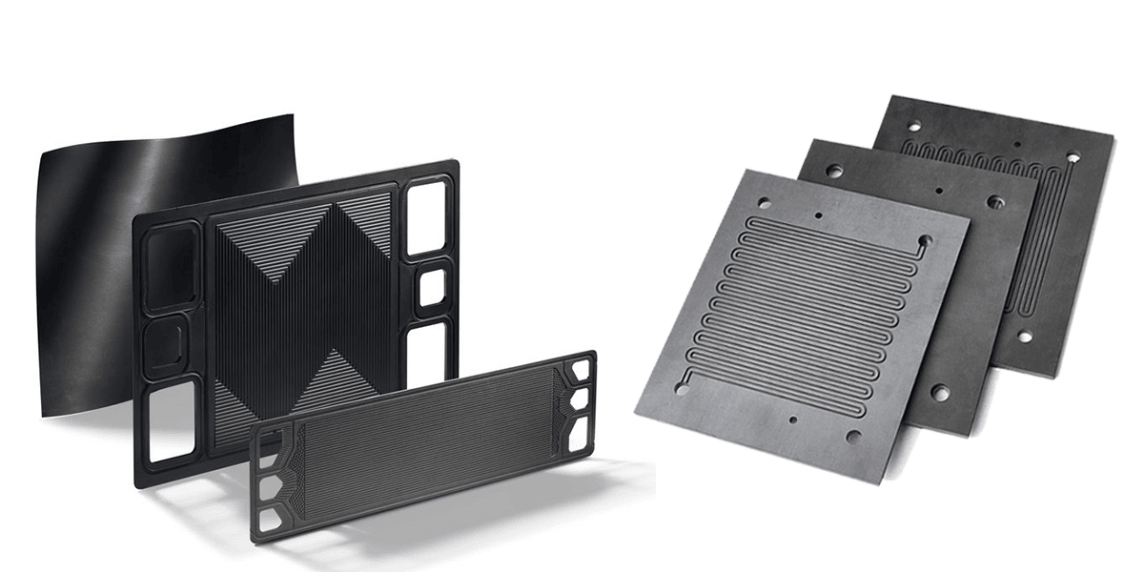

Bipolarna plošča

Trenutni zbiratelj: Njegova glavna funkcija je zbiranje in vodenje toka, ki ga ustvari Skupina gorivnih celicDa bi zagotovili učinkovit pretok toka.

Izolacijska plošča: Glavna funkcija izolacijske plošče je preprečevanje posameznih celic ozSkupina gorivnih celicod kratkega stika z zunanjimi kovinskimi deli. Poleg tega mora prenesti ogromen tlak in visoko temperaturo, ki jo povzroči stiskanje zlaganja.

Končna plošča: Končna plošča je strukturna komponenta, ki se nahaja na obeh koncihgorivna celica. Njegova glavna funkcija je zagotoviti zunanjo podporo za gorivno celico, ohraniti stabilnostgorivna celicain tudi pomagajte zatesniti niz gorivnih celic, da preprečite uhajanje plina ali tekočine.

Kateri materiali so potrebni za vodikovo gorivno celico?

Membranska elektroda: Proton Exchange Membranaje ponavadi nafion membrana in druge alternativne membrane z isto funkcijo. Dragocene kovine, kot soPlatina, običajno se uporabljajo kot katalizatorji za vodikove gorivne celice.Plast difuzije plinaje običajno ogljikov papir aliogljikova krpa. Tesnilo je običajno narejeno iz PTFE materiala.

Bipolarna plošča: Bipolarna ploščalahko izdelujemo iz različnih vrst materialov, kot so kovina, prevlečena kovina, grafit, C-C kompozitni material itd.povpraševanje, in prilagodili bomo rešitev za izpolnjevanje vaših posebnih potreb.

Zbirateljska plošča: Običajno bakrena plošča.

Izolacijska plošča: Običajno iz sintetičnega materiala z dobro izolacijo in določeno elastičnostjo.

Končna plošča: Vet Energy zagotavlja nerjavno jeklo in druge kovinske plošče.
